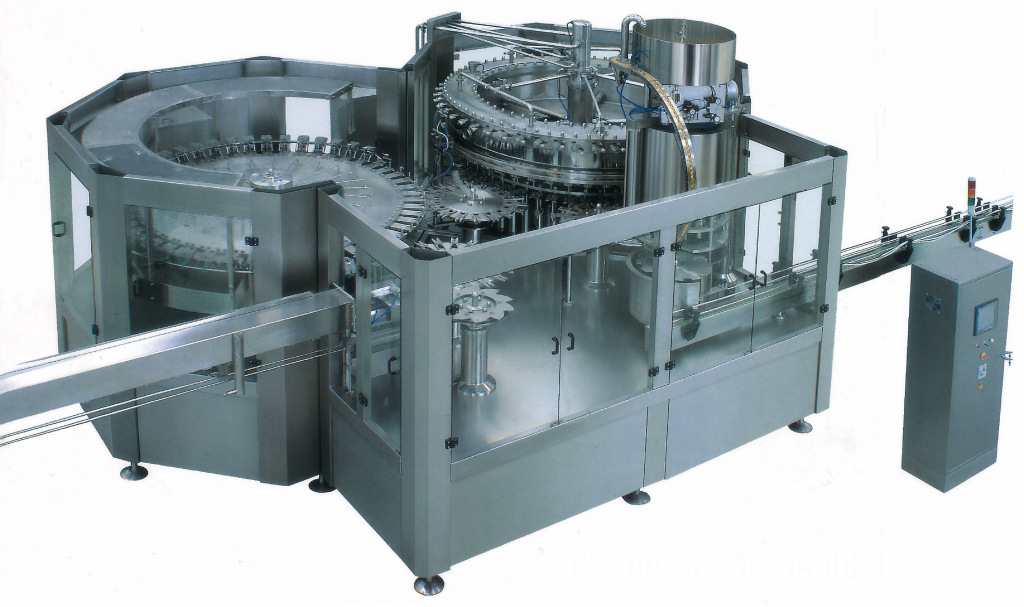

16-16-6热灌装三合一机是统一了海外有名公司同类产物的益处，纠合我邦的全体邦情，自行研制而成的全自愿洗瓶、灌装、封盖三合一机。它采用了巨额的新技巧、新工艺、新机闭，产物格地处于同行业领先水准。其特征是瓶子的颈部卡正在星轮形板的卡瓶板与上形板之间，由星轮传动鼓动卡瓶板转动而杀青瓶子的传送，从而杀青全自愿洗瓶、灌装、封盖三大工序的，具有瓶子磨损小、瓶型改换纯粹、传动正确安定、工艺流程科学等益处。别的，本设置悉数与液体接触的零部件通盘采用进口优质不锈钢原料或耐磨、耐臭氧、食物级工程塑料，电气编制大批选用进口元件，食物卫生前提适合邦度程序，本能不乱牢靠，设置妨碍率低，杀青全自愿化驾御，而且有完美的售后办事，深受邦外里用户普及迎接，是百般软饮料临蓐企业首选的理念热灌装设置。 设置苛重构成一面：该设置主机苛重由底板架、玻璃围框、洗瓶机、灌装机、旋盖机、主电机传动、星轮传动、星轮形板、 理盖器、下盖槽、分盖器及电气驾御编制等部件构成。个中底板架由矩形管及钢板组焊而成，上外面及角落笼盖不锈钢面板，强度高，刚性好，重量轻，是整台设置的根基件，其底部装有地脚螺栓，可调度水准及凹凸；玻璃围框将主机角落关闭起来，上部采用透后玻璃门对设置实行监控，玻璃门上设有包庇装配，正在呆板运转时掀开它会自愿停机，外形面子大方，行使安闲牢靠。 辅助设置苛重有负压回流罐、进瓶风道和出瓶链，别的还可按客户央求摆设人工上瓶平台（或理瓶机）、自愿上盖机、灯检箱、喷码机、套标机、人工装箱平台等。 本设置的临蓐工艺流程如下： 空瓶瓶颈挂正在进瓶风道的两夹持条之间，由风机发生的风力传送至星轮形板的1，2#导向上形板，并进入1#卡瓶板与1#上形板之间，瓶颈卡正在1#卡瓶板的卡槽及1#上形板的周围上，跟着卡瓶板的转动而转动；当瓶子运转至夹瓶头前时，夹瓶头滚轮滚压下圆板上的形板，仰仗呆板反用意力而掀开，瓶口送入夹瓶头的两卡块之间，之后夹瓶头脱节形板，卡块闭合夹住瓶颈；夹瓶头依洗瓶机导轨弧线°翻转使瓶子倒立，此时分水盘体进水，水流从夹瓶头喷出，从下面临瓶子内腔实行冲洗，同时外部的喷水管亦对瓶身实行冲洗；冲洗达成后，分水盘体放手进水，瓶子实行滴干，然后瓶子再一次翻转180°回到正立形态；夹瓶头随即仰仗形板的用意掀开，瓶子脱节夹瓶头进入2#卡瓶板和2#上形板之间，同上所述2#卡瓶板和星轮的转动把瓶子传送至灌装机前；此时托瓶装配处于最低地方，灌装卡瓶板与星轮形板同高，卡瓶板恰恰卡住瓶颈，托瓶装配跟着其滚轮正在起落凸轮组导轨上运转而开首上升，瓶子亦随之上升，瓶口上端压迫灌液阀的密封垫，压簧被压缩，滑动体向上滑动，灌液阀掀开，液体正在自己重力及回流罐微负压的用意下实行灌装；灌装完毕后托瓶装配依导轨弧线运转开首降低，瓶口亦随之脱节灌液阀，灌液阀正在压簧用意下自行封闭，托瓶装配降低到最低地方时瓶子脱节灌装卡瓶板进入3#卡瓶板及3#上形板之间；同理3#卡瓶板、3#星轮及3#上形板等合伙用意将灌装瓶传送至旋盖机，旋盖卡瓶板与护瓶板亦与星轮形板同高，卡瓶板卡住瓶颈，依护瓶板绕旋盖机转动，旋盖头杀青抓盖及旋盖的流程；最终旋盖机将旋好盖的瓶子传送至4#卡瓶板和4#上形板之间，4#卡瓶板、4#星轮等将瓶子传送至出瓶输送链。 如此就达成了进瓶、冲洗、灌装、旋盖、出瓶的全流程。 设置技巧参数： 电源电压：AC 380V/50Hz； 装机容量 ：6Kw； 压缩气氛流量：0.4 m3/min； 压缩气氛压力：0.6~0.8Mpa； 冲洗进水压力：0.25~0.3Mpa； 灌装进水压力：0.15Mpa； 灌装进水温度：87±5℃； 灌装式样： 重力微负压灌装(10mbar)； 夹瓶头数：16； 灌装头数：16； 旋盖头数：6； 最大产量：6000瓶/小时； 设置外形尺寸：主机 长×宽×高=2562×1862×2600； 设置重量：4 T； 设置的实用畛域 本设置为软饮料专用设置，实用瓶型为： 瓶质 ：PET（热灌装瓶）； 瓶高： 160~310； 瓶形： 圆瓶≤Φ90； 方瓶≤90×90； 瓶盖：程序螺纹塑料平时盖或运动盖；

　　由zhouhuar发外的16-16-6热灌装三合一机图纸，下载所需沐风币3000个。截止目前已被浏览：2326次，保藏2次。陆续被寻常用户体贴，创议您即当前载或保藏。
