这里有一个单纯的项目，正在没有任何人工干涉的环境下主动浇灌植物，异常有效。咱们能够称它为主动植物灌溉体系。咱们了解，人们正在度假时不会把水倒正在花圃里的植物上，或者常常健忘给植物浇水。因而，有可以使植物受损。这个项目是办理这类题目的好主张。

　　电道没有那么庞杂。咱们正在这个电道中运用根本的观念，即泥土正在干燥时有高电阻，正在滋润时有异常低的电阻。

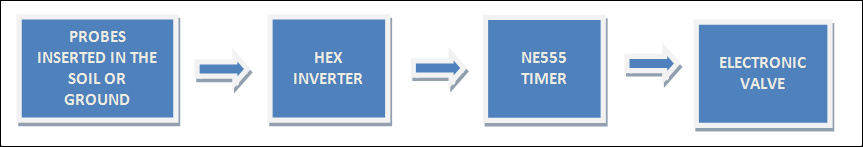

　　通过运用这个观念，咱们将使这个别系任务。咱们正在泥土中插入两个探针，当泥土滋润时，它们会导电，当泥土干燥时，它们不会导电。因而，当探针不导通时，体系将正在HEX反相器的助助下主动检测到这种环境，当输入为低时，HEX反相器将造成高。

　　HEX反相器将触发NE555守时器，该NE555守时器将触发另一个毗邻到第一个NE555输出的NE555。现正在，第二个NE555被装备为星形众谐振荡器，它将助助翻开电动阀门，结果，它将容许水流向泥土。

　　当水弄湿泥土时，探头将再次导通，并使7404的输出为低电平，这将使第一个NE555为低电平，并驱动其余电道为低电平。因而，它将主动合上阀门。

　　六角变频器7404：变频器的厉重功效是为其输入供给互补的输出，即它将供给与输入相反的输出。比如，假使变频器的输入是低电平，那么输出将是高电平。就像遍及的逆变器雷同，当输入为低电平居，输出为高电平；当输入为高电平居，输出为低电平。7404集成电道将有六个独立的反相器；任务电源电压约为最低4.75V至最高5.5V，平常电源电压为5V。它们被用于分别的运用中，如反相缓冲器、驱动器、六角反相器等。7404集成电道将有分别的封装格式，如DIP（双列直插式封装）、QFP（四列扁平封装）等。六角反相器7404的引脚装备如下所示。

　　咱们都很知道，植物会由于泥土中缺乏水分而仙游。泥土干燥时有很高的电阻，泥土滋润时有很低的电阻。咱们用这个单纯的逻辑来给植物浇水，使电道任务。

　　两个与电道相连的探针被放入泥土中。这两个探针唯有正在泥土滋润时才会导电（电阻低），而正在泥土干燥时，因为电阻高，它们不行导电。予以探头导电的电压是由毗邻到电道的电池供给的。

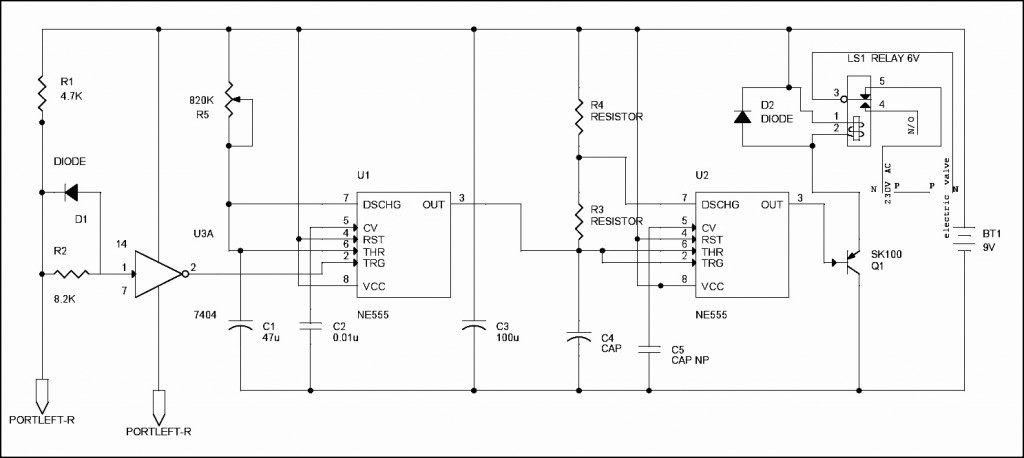

　　当泥土干燥时，因为高电阻，它将形成较大的电压降。这是由7404六反器感想到的，并使第一个NE555守时器触发，该守时器正在电信号的助助下被装备为单稳态众振器。

　　当第一个NE555正在引脚2被触发时，它将正在引脚3形成一个输出，这个输出被给与第二个NE555守时器的输入。第二个555守时器被装备为星形众谐振荡器，它被第一个555守时器触发，将形成输出并驱动继电器，该继电器通过晶体管SK100毗邻到电动操作值。假使SK100晶体管的散热量较大，你可认为它运用一个散热器。

　　第二个NE555守时器的输出将翻开晶体管SK100，它将驱动继电器。继电器毗邻到电气值的输入端，其输出值通过管道送给植物园。

　　当晶体管接通继电器时，它将翻开阀门，水被浇灌到植物盆中。当泥土中的含水量补充时，泥土中的电阻将削减，探头的传导将发端，这将使7404逆变器遏止触发第一个555守时器。最终，它将遏止毗邻到继电器的电动阀。可变电阻（R5）和电容（C1）被用来调解阀门，当咱们思举办探针的时分。

　　电容器C5（0.01uf）用于接地，第二个NE555守时器的CV引脚。C3将清扫相易噪音，只容许直流电进入其余电道。C4和R3将组成装备NE555的星形众功效振荡器。
